웨이퍼 포지셔닝 - 정전기 척 관련 연구

정전기 척은 전극에 가해지는 전압 아래에서 전극과 물체 사이에 인력을 생성하는 장치입니다.

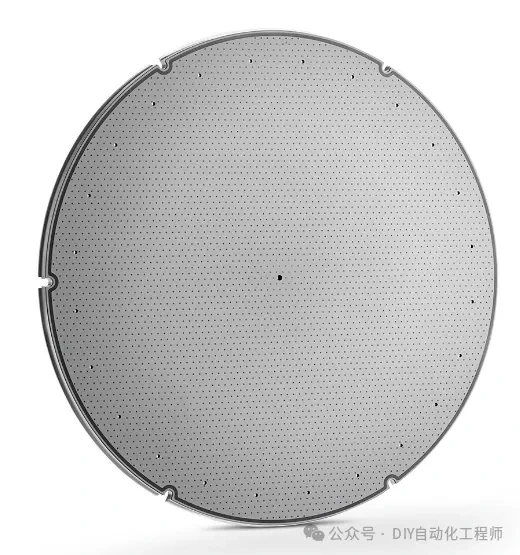

정전기 척(ESC)은 반도체 제조에 널리 사용되며 플라즈마 에칭, 화학 기상 증착(CVD) 및 이온 주입과 같은 공정에서 정밀한 웨이퍼 처리가 필요합니다. ESC는 정전기력을 가하여 웨이퍼를 고정하며, 이는 기계적 또는 진공 클램핑이 실패할 수 있는 고온 환경에서 유용합니다.



ESC는 정전기력을 사용하여 가공 장비의 진공 환경에서 웨이퍼 또는 기판을 단단히 고정합니다. 이 방법은 섬세한 표면을 긁거나 응력 파괴를 유발할 수 있는 기존의 기계적 클램핑 방법과 관련된 잠재적 손상을 제거합니다. 진공 그리퍼와 달리 ESC는 차압에 의존하지 않기 때문에 웨이퍼 처리에서 더 큰 제어와 유연성을 제공합니다.

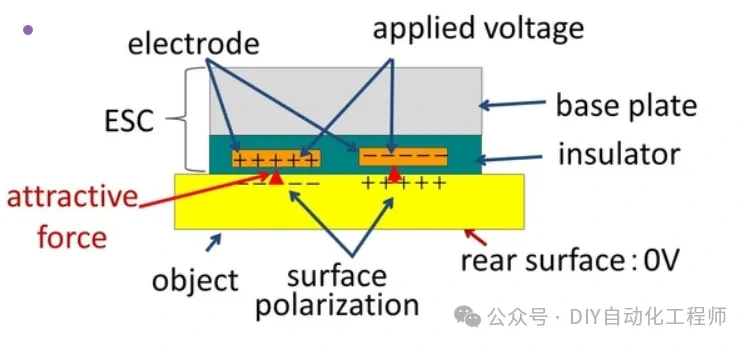

현재 주류 응용 프로그램은 쿨롱 힘 정전기 척입니다쿨롱 힘: 이 기본 정전기력은 하전 입자 간의 상호 작용에서 파생됩니다. ESC에서 척 전극에 가해지는 전압은 웨이퍼와 척 표면에 반대 전하를 유도하는 전기장을 생성합니다. 그 결과 발생하는 쿨롱빅 인력은 웨이퍼를 제자리에 단단히 고정합니다.

그 특징 :

(1) 금속 도체, 반도체, 절연체(유리), 다공성 물질 등 다양한 물체를 흡착할 수 있습니다.

(2) 진공 환경에서 잘 작동합니다.

(3) TFT 회로와 같은 물체의 뒷면에는 전기장이 도달하지 않으므로 영향을 미치지 마십시오. 전통적인 정전기 부작용을 피하십시오.

(4) 물체의 표면에 균일한 응력이 가해지고 물체에 움푹 들어간 곳, 흉터 등이 생기지 않습니다.

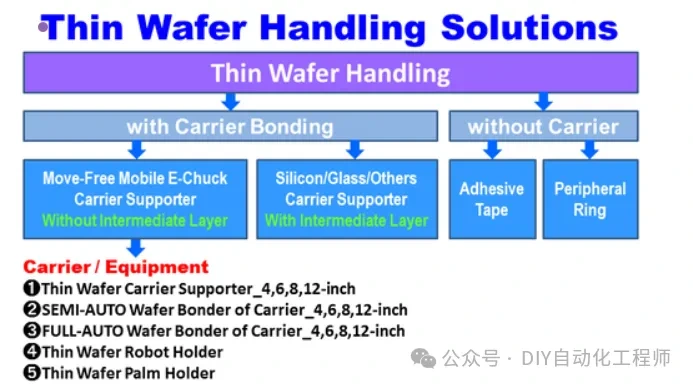

(5) 얇은 두께의 웨이퍼와 리벤트 웨이퍼를 지지할 수 있습니다. 흡착 후 처리 프로그램에 들어갈 준비가 되었습니다.

출처: edragoncorp

주요 응용 프로그램:

플라즈마 에칭: ESC는 온도 균일성과 입자가 없는 환경이 중요한 고정밀 플라즈마 에칭 공정에서 웨이퍼를 안전하게 고정합니다.

화학기상증착(CVD): CVD 공정에서 웨이퍼 위치를 유지하는 것은 균일한 재료 증착을 보장하는 데 중요하며, ESC는 이를 달성하는 데 도움이 됩니다.

이온 주입: 반도체 도핑의 경우 ESC는 고전압 및 온도에서 이온 주입 중에 안정적인 웨이퍼 처리를 제공합니다.

리소그래피 및 리소그래피: ESC는 리소그래피 공정 중에 웨이퍼를 정밀하게 정렬하고 유지하여 패턴 전송의 정확도를 향상시키는 데 도움이 됩니다.

주요 기술:

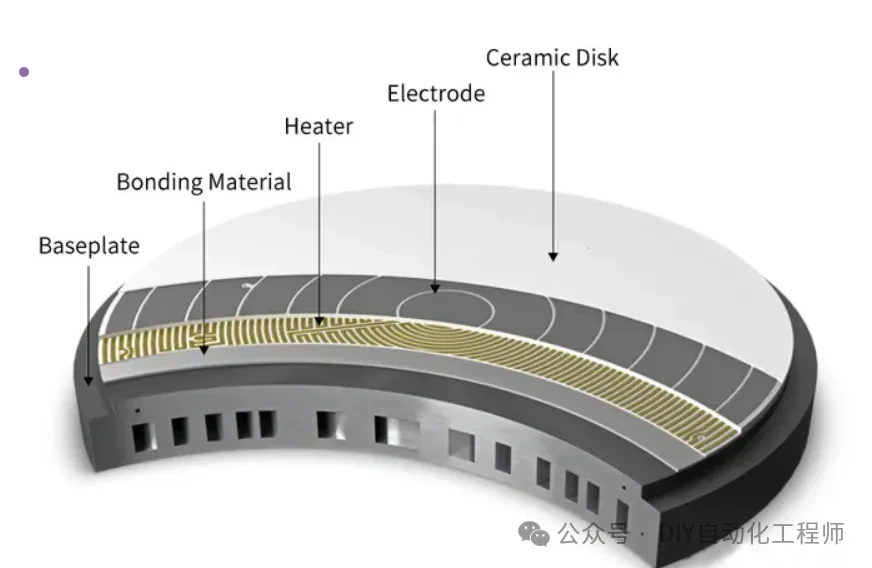

유전체 재료 개발: ESC는 강력한 정전기 클램핑을 허용하면서 우수한 절연을 제공하는 고품질 유전체층을 사용합니다.

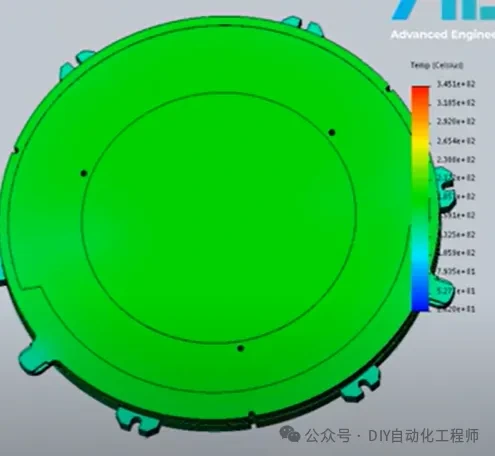

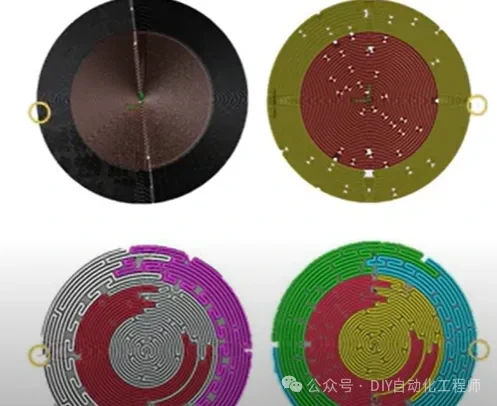

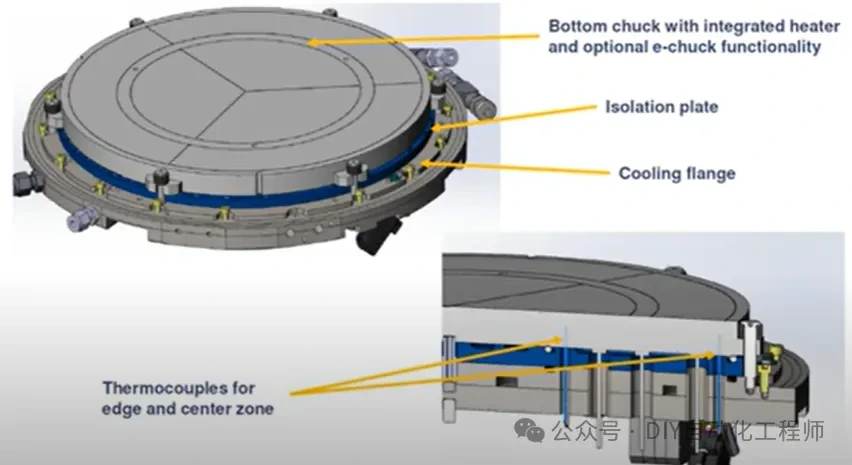

온도 제어 통합: ESC에는 일반적으로 웨이퍼를 손상시키지 않고 최적의 가공 온도를 유지하기 위해 냉각 채널 또는 저항성 발열체가 포함되어 있습니다.



웨이퍼 포지셔닝 시스템: 정밀 정렬 메커니즘이 ESC 시스템에 통합되어 웨이퍼 배치 정확도를 개선하며, 이는 고급 리소그래피 기술에 필수적입니다.

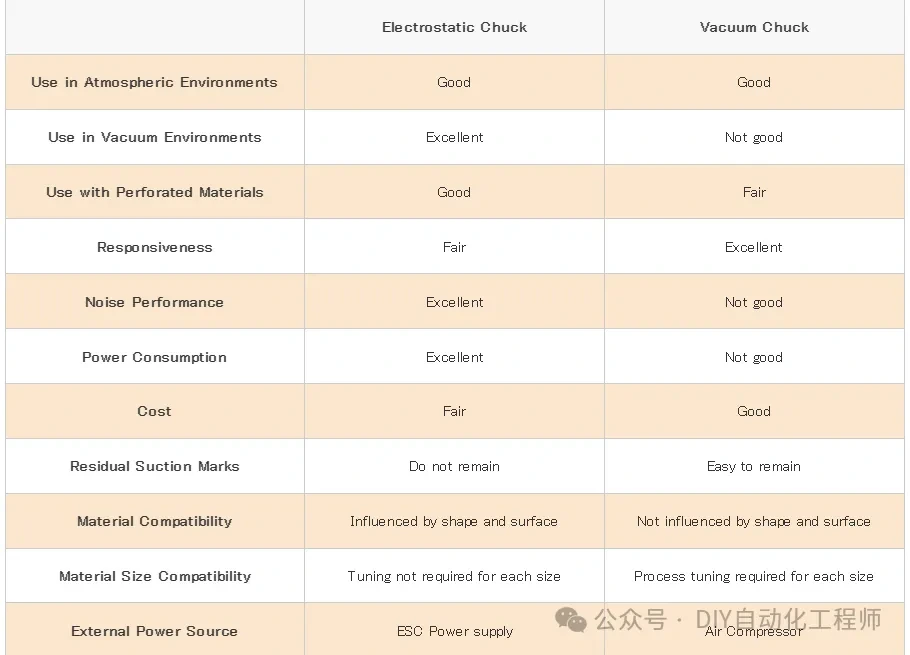

진공 진공 패드와의 차이점:
