TSMC - 26개 FAB 공장 소개 !!!
2025년 4월 현재 TSMC는 대만, 중국 본토, 미국, 일본, 싱가포르, 독일을 포괄하는 전 세계에 총 26개의 팹을 보유하고 있습니다.

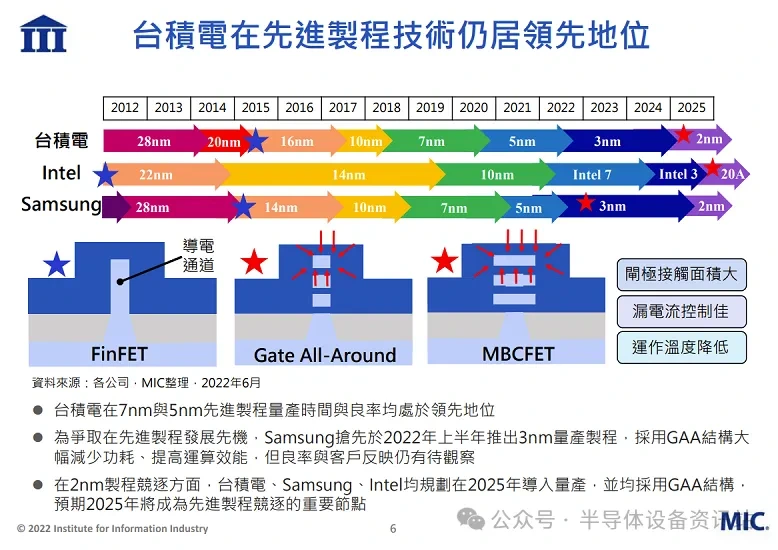

12인치 공장: 주로 대만, 미국, 일본 및 중국 본토에 분포하는 고급 공정(2nm-28nm)을 포괄하는 총 20개의 공장이 지배적입니다.
8 인치 공장 : 자동차, 가전 제품 및 기타 분야에 사용되는 성숙한 프로세스 (0.11-0.35 미크론)에 중점을 둔 5 개의 좌석.
6인치 공장: 1대, 조기 성숙 공정 제품을 생산합니다.
------------------------------
12인치 팹(300mm)
------------------------------
Hsinchu 과학 공원 :
팹 12A/B(7nm/5nm)
프로세스 : 20nm에서 7nm 프로세스를 포괄하며 스마트 폰, 고성능 컴퓨팅 및 기타 분야에 서비스를 제공합니다.
특징: Apple A9 프로세서의 초기 생산, 점차 7nm로 업그레이드.
또한 Hsinchu R&D Center는 2nm 이하 기술을 위한 중요한 R&D 기지입니다.
타이중 사이언스 파크:
팹 15(16nm/20nm)
기술 노드: 16nm/20nm. 용량 : 월간 생산 능력은 약 166,000 개 (12 인치 웨이퍼)입니다.
타이난 과학 공원:
팹 18 (3nm/5nm)P1-P8
Fab 25 (1.4nm, 예정)
공정 : P1-P3 양산 4nm, P4-P6 생산 3nm, P7-P8 3nm 확장.
용량: 현재 월간 생산 능력은 약 120,000 웨이퍼입니다.
Nanke는 TSMC의 주요 수익원이며 3nm 생산 능력은 2024년에 3배 급증하여 AI 칩에 대한 수요를 지원할 것입니다.
가오슝:
Fab 22 (2nm, 2025년 양산)
공정: 2nm 생산 기지, 2025년 양산 예정, 월 생산 능력 30,000개.
계획: 원래 두 개의 공장으로 계획되었으나 강력한 고객 수요로 인해 세 번째 공장(P3)의 건설이 평가되고 있으며 총 투자액은 NT$2조 이상입니다.
신주 바오산:
Fab 20 (2nm, 2025년 양산)
공정: 2nm 이하 기술을 중심으로 2025년 시험 생산 단계에서 5,000개의 위험 생산을 완료했으며 수율은 60% 이상이며 월 생산 능력은 2026년 말까지 120,000개에 이를 계획입니다.
특징: 클린룸 면적은 세계 최대 규모로 총 투자액은 200억 달러 이상이며 TSMC 2nm 기술의 핵심 기반입니다.
난징:
팹 16(16nm/12nm/28nm)
기술 노드: 16nm/12nm(양산), 28nm(2024년 신규 용량 추가).
용량: 총 생산 능력은 2024년에 연간 978,000개(12인치 웨이퍼)에 도달하여 중국 현지 시장에 서비스를 제공할 것입니다.
애리조나주 피닉스:
Fab 21 (4nm/3nm/2nm, 6개 공장 예정)
공정 : 4nm(N4/N4P) 양산, 3nm는 2025년, 2nm는 2030년 추진 계획입니다.
용량: Fab 1(P1 1A)은 2025년 1분기 말까지 4nm를 양산할 계획이며, 초기 월간 생산 능력은 10,000개입니다. 두 번째 공장(P1 A2)은 2025년 중반에 생산에 들어갈 예정이며, 최종적으로 총 650억 달러의 투자와 66억 달러의 미국 정부 보조금으로 3개의 공장이 계획될 것입니다.
고객: AMD Ryzen 9000 및 Apple S9 프로세서를 생산합니다.
구마모토:
JASM Fab 1 (22/28nm, 2024년 생산 예정)
공정: Fab 1 생산 22/28nm 및 소량 12/16nmFab2 2 건설은 2025년에 시작되고 생산은 2027년에 가동될 예정입니다. 일본 정부는 4,760억 엔(제1공장), 7,300억 엔(제2공장)을 보조하고 있습니다. 제3공장(오사카)은 지금도 모집 중입니다.
포지셔닝: 일본 재료 및 장비의 장점과 결합된 자동차 칩에 중점을 둡니다.
독일 드레스덴:
계획 중(28nm 이상 자동차 칩)
프로세스 : 특수 공정 (자동차 및 산업 응용 분야), Bosch, Infineon 등과 합작 투자
진행 상황: 건설은 2024년 4분기에 시작될 예정입니다.
------------------------------
8인치 팹(200mm)
------------------------------
신주/타이난:
Fab 3, Fab 5, Fab 6, Fab 8 (성숙한 공정)
팹 3
공정: 성숙한 공정(0.15μm 이상), 아날로그 칩 생산, 전력 관리 IC 등 자동차 및 산업 분야에 사용됩니다.
팹 5
프로세스 : 0.25-0.15μm 성숙한 프로세스, 소비자 전자 제품 및 IoT 칩에 중점을 둡니다.
팹 8
프로세스 : 0.18μm 이상의 성숙한 프로세스, 무선 주파수 (RF) 및 혼합 신호 칩을 지원합니다.
상하이:
팹 10 (0.35-0.11 μm)
기술 노드: 0.35 미크론 - 0.11 미크론 성숙 공정(8인치 웨이퍼).
용량 : 월간 생산 능력은 약 50,000 개이며 주로 아날로그 칩, 전력 관리 IC, 센서 등을 생산합니다.
싱가포르:
SSMC 팩토리(아날로그 칩/센서)
------------------------------
6인치 팹(150mm)
------------------------------
신주:
Fab 2 (센서/저 복잡성 칩)
공정: 0.45μm 이상 초기 성숙 공정, 주로 센서 및 저복잡성 칩 생산에 사용
12英寸厂：共20座，占主导地位，覆盖先进制程（2nm-28nm），主要分布于中国台湾、美国、日本和中国大陆。
8英寸厂：5座，聚焦成熟制程（0.11-0.35微米），用于汽车、消费电子等领域。
6英寸厂：1座，生产早期成熟工艺产品。
------------------------------
12英寸晶圆厂（300mm）
------------------------------
新竹科学园区：
Fab 12A/B（7nm/5nm）
制程：覆盖20nm至7nm工艺，服务于智能手机、高性能计算等领域。
特点：早期生产苹果A9处理器，逐步升级至7nm。
此外，新竹研发中心是2纳米及以下技术的重要研发基地。
台中科学园区：
Fab 15 （16nm/20nm）
技术节点：16nm/20nm。产能：月产能约16.6万片（12英寸晶圆）。
台南科学园区：
Fab 18 （3nm/5nm）P1-P8
Fab 25（1.4nm，规划中）
制程：P1-P3量产4nm，P4-P6生产3nm，规划P7-P8扩产3nm。
产能：当前月产能约12万片晶圆。
南科是台积电营收主要来源，3纳米产能2024年激增3倍，支撑AI芯片需求。
高雄：
Fab 22（2nm，2025年量产）
制程：2nm生产基地，预计2025年量产，月产能3万片。
规划：原规划两座厂，因客户需求强劲，正评估第三座厂（P3）建设，总投资或超2兆新台币。
新竹宝山：
Fab 20（2nm，2025年试产）
制程：专注于2nm及以下技术，2025年试产阶段已完成5,000片风险生产，良率超60%，计划2026年底月产能达12万片。
特点：洁净室面积全球最大，总投资超200亿美元，是台积电2nm技术的核心基地。
南京：
Fab 16（16nm/12nm/28nm）
技术节点：16nm/12nm（已量产），28nm（2024年新增产能）。
产能：2024年总产能达97.8万片/年（12英寸晶圆），服务中国本地市场。
亚利桑那州凤凰城：
Fab 21（4nm/3nm/2nm，规划6座厂）
制程：4nm（N4/N4P）量产中，2025年规划3nm，2030年推进2nm。
产能： 第一晶圆厂（P1 1A）计划2025年一季度末量产4纳米，初期月产能1万片；第二厂（P1 A2）2025年中投片，最终规划三座厂，总投资650亿美元，获美国政府66亿美元补贴。
客户：生产AMD Ryzen 9000及苹果S9处理器。
熊本：
JASM Fab 1（22/28nm，2024年投产）
制程：Fab 1生产22/28nm及少量12/16nmFab2 2 2025年开建，2027年投产；日本政府补贴高达4760亿日元（第一厂）和7300亿日元（第二厂）。第三厂（大阪）仍在争取中。
定位：聚焦车用芯片，结合日本材料及设备优势。
德国德累斯顿：
规划中（28nm及以上车用芯片）
制程：特殊制程（汽车及工业应用），与博世、英飞凌等合资。
进展：2024年第四季度动工。
------------------------------
8英寸晶圆厂（200mm）
------------------------------
新竹/台南：
Fab 3、Fab 5、Fab 6、Fab 8（成熟制程）
Fab 3
制程：成熟工艺（0.15μm及以上），生产模拟芯片、电源管理IC等，服务于汽车和工业领域。
Fab 5
制程：0.25-0.15μm成熟工艺，聚焦消费电子和物联网芯片。
Fab 8
制程：0.18μm及以上成熟工艺，支持射频（RF）和混合信号芯片。
上海：
Fab 10（0.35-0.11微米）
技术节点：0.35微米至0.11微米成熟制程（8英寸晶圆）。
产能：月产能约5万片，主要生产模拟芯片、电源管理IC、传感器等。
新加坡 ：
SSMC厂（模拟芯片/传感器）
------------------------------
6英寸晶圆厂（150mm）
------------------------------
新竹：
Fab 2（传感器/低复杂度芯片）
制程：0.45μm及以上早期成熟工艺，主要用于传感器和低复杂度芯片生产
